Как добиться вертикального положения сваи

Задачи по установке и выверки конструкций по вертикали решает геодезия. Существуют несколько способов добиться вертикального положения сваи. Выбор решения зависит от требуемой точности и конкретных условий строительной площадки. В учебниках по прикладной геодезии вы найдете такие методы:

• применение отвеса;
• способ оптической вертикали;
• боковое нивелирование;
• вертикальное проектирование наклонным лучом.

Отвес в любом его виде уже не актуален. Боковое нивелирование затруднено необходимостью установки в верхней части сваи размерной рейки. Оптическая вертикаль больше подходит для передачи координат между монтажными горизонтами при строительстве многоэтажных сооружений. Остается вертикальное проектирование наклонным лучом, которое и находит наиболее широкое применение.

Для вертикального проектирование необходимо использовать теодолит или тахеометр, а самим процессом позиционирования должен заниматься специалист с соответствующим уровнем подготовки – геодезист. Следует отметить, что такой способ применяется в промышленном строительстве крупных или высокоэтажных зданий с использованием свай длиной 12 м.

Упрощенный способ контроля положения сваи

В последнее время железобетонные забивные сваи стали применять в коттеджном строительстве и возведении других малоэтажных легких построек. Для этих целей используют сваи длиной от 3 до 6 м. Наибольшее применение находят образцы 3 и 4 метра. Для их точного позиционирования необязательно использовать теодолит. Можно обойтись обычным пузырьковым уровнем.

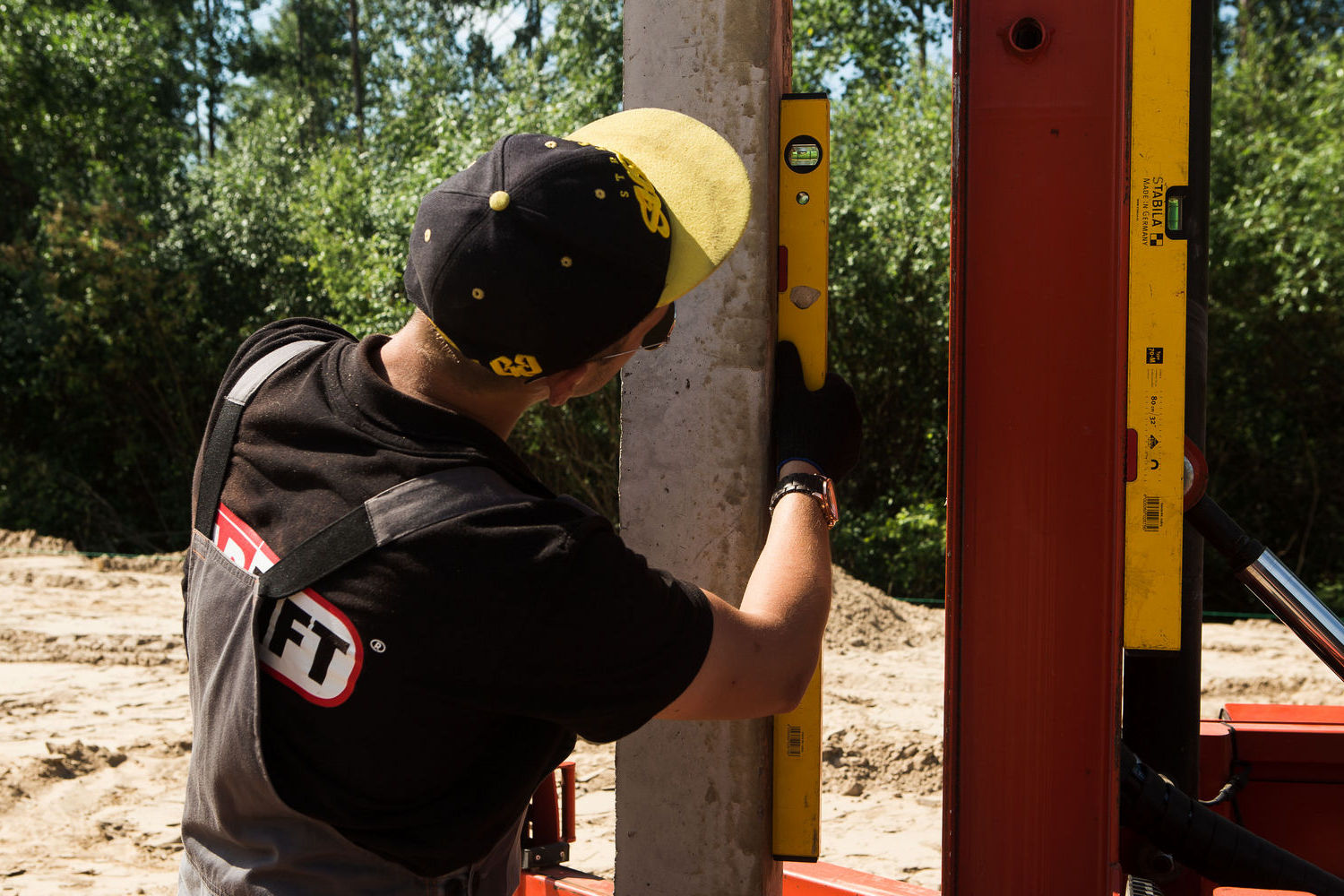

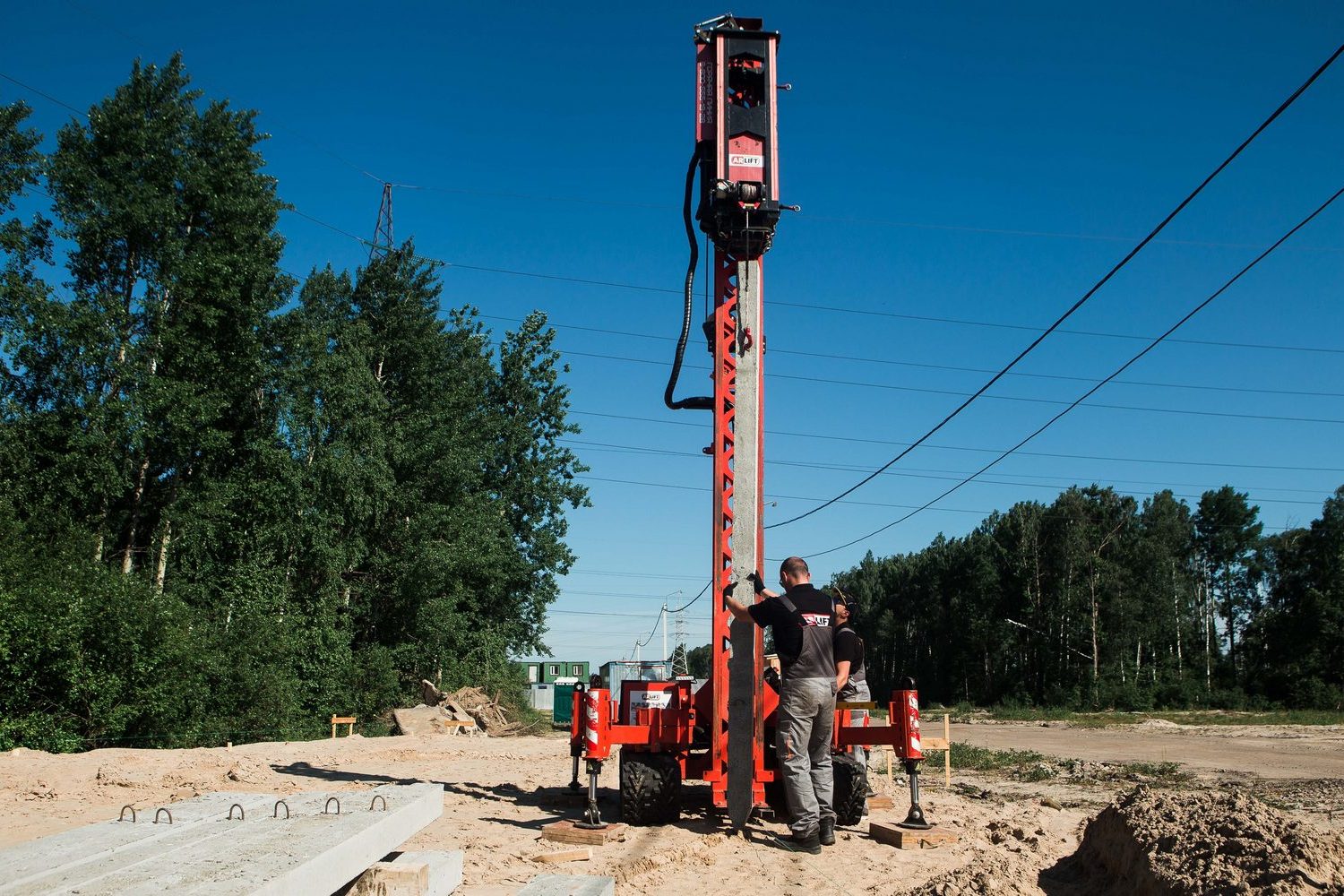

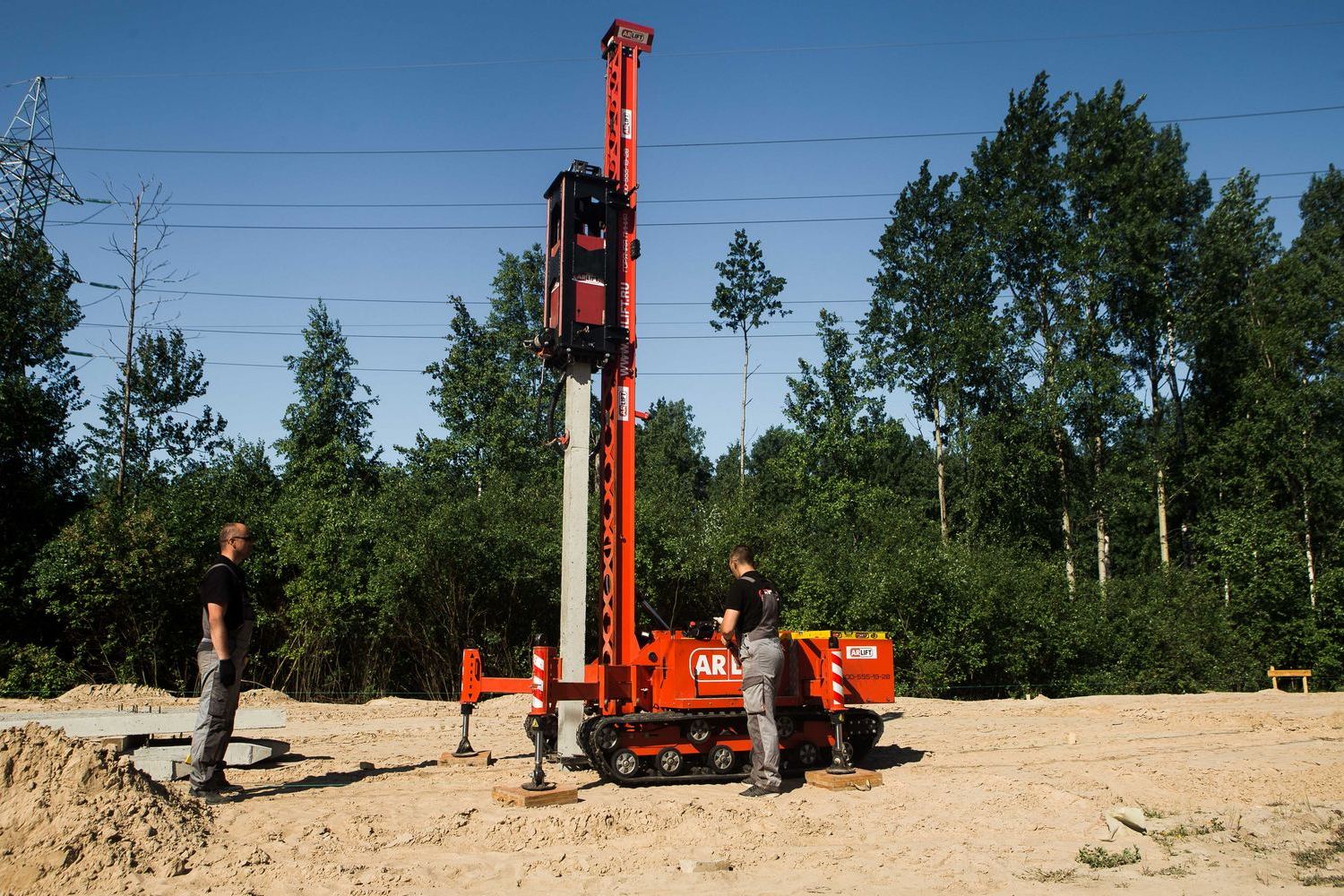

Забивка свай происходит при помощи мини-копровых установок. На первом этапе свая устанавливается и выравнивается вертикально на глаз. Использование механизмов обеспечивает надежную фиксацию и минимальное отклонение от вертикальной оси. После нескольких ударов молота производится контроль положения пузырьковым уровнем в двух перпендикулярных плоскостях. Свая окончательно выравнивается посредством соответствующего перемещения копра.

До того как свая погрузилась на треть глубины необходимо провести вторичный контроль. Возможно отклонение от вертикальной оси из-за схождения в точке забивки грунтов разной плотности, залегания крупных скальных обломков. В некоторых случаях отклонение становится заметным при визуальном наблюдении. Сваю необходимо вынуть и устранить влияние негативных факторов.

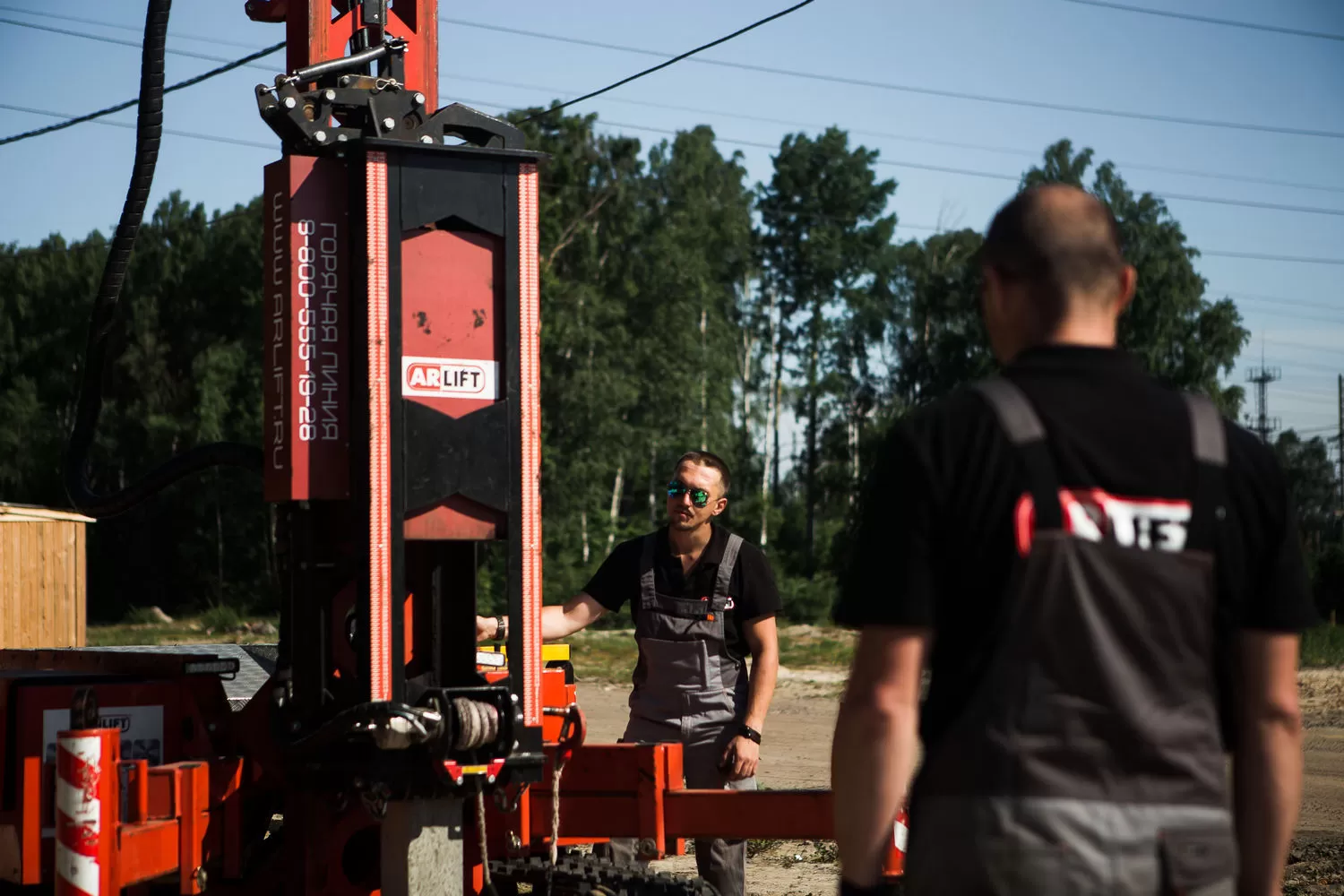

Упрощенный метод контроля значительно укоряет производственный процесс без потери точности позиционирования сваи и общего качества производимых работ. Мини-копровую установку обслуживают два человека. Производительность составляет 30-40 забитых свай в день. Это прекрасный способ обеспечить строение надежным фундаментом с минимальными затратами времени, человеческих и финансовых ресурсов.
